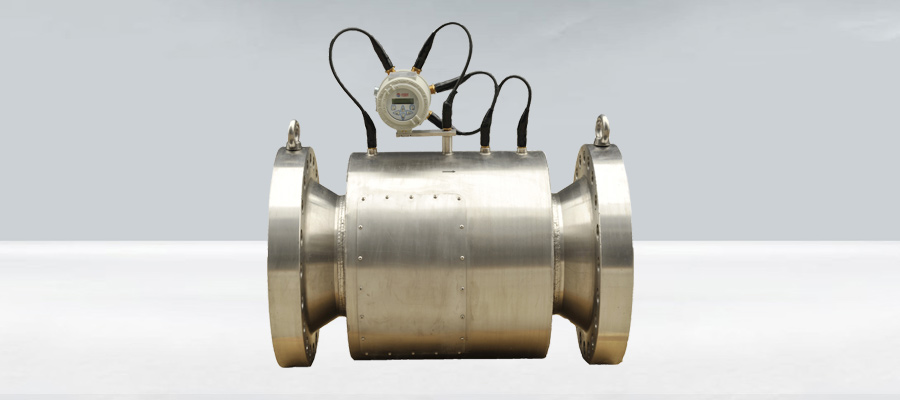

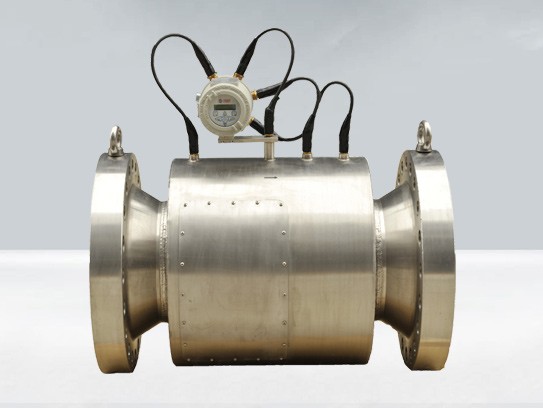

FMS系列流量计是北京菲舍波特科技发展有限公司采用数字处理技术（DSP）的新一代时差法超声流量计，具有精度高，量程比宽，长期稳定性好、重复性好、安装维护简便等优点。产品采用了高速采样和自适应信号处理技术，即使在苛刻的测量工况下也能可靠而稳定的工作。FMS系列超声流量计具有便携式、外夹式、插入式和管道式四种安装方式，被广泛用于石油、化工、电力、冶金、轻工、煤炭及城市公用工程等行业。
010-84833671
FMS系列流量计是北京菲舍波特仪器仪表有限公司采用数字处理技术（DSP）的新一代时差法超声流量计，具有精度高，量程比宽，长期稳定性好、重复性好、安装维护简便等优点。产品采用了高速采样和自适应信号处理技术，即使在苛刻的测量工况下也能可靠而稳定的工作。FMS系列超声流量计具有便携式、外夹式、插入式和管道式四种安装方式，被广泛用于石油、化工、电力、冶金、轻工、煤炭及城市公用工程等行业。
其中 FMS-4X 系列超声流量计适用于测量各种均匀液体流量，如水、轻质油、原油等；FMS-4G系列超声流量计适用于测量各种气体流量，如天然气、压缩空气等。
● 几乎无压力损失，节约能源，运行成本低
● 采用高速采样技术，抗干扰能力更强，更可靠
● 可选用多通道测量，测量精度高
● 正反向流量测量，可实现正、负及净累积流量计量
● 可对低流速流体进行测量
● 具有HART和RS485通讯功能
● 可输入温度信号，可测量热量
● 人性化菜单，操作简单
● 具有自诊断功能
● 多种安装方式满足不同的应用场合
● 可选择在线安装和拆卸
● 模块化结构，安装简单，维护成本低
超声波测量原理

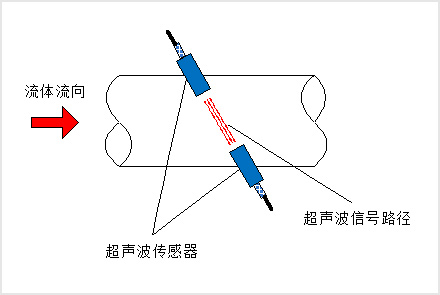

超声波在流体中传播，流体的流动会对超声波的传播产生微小影响，当传播方向与流体流向一致时，即从上游顺流传播，其传播时间小于声波在流体中逆流传播的时间。顺逆流传播的时间差与管道中的流体流速有关，通过测量这个时间差可以得到流体的流量，流体的粘度和温度对测量均无影响。测量原理如图
单通道超声波测量原理

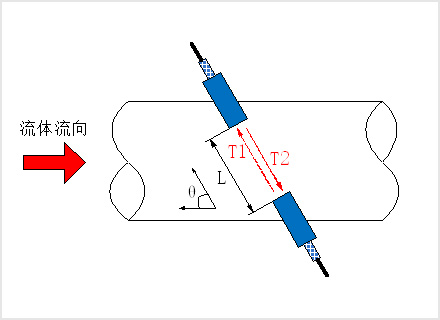

流量计的两个超声换能器与管道轴线成θ 角安装（如图2）。换能器作为超声信号的发射和接收装置。测量结果由超声信号顺逆流传播时间决定。其测量原理可由下式表示：
其中
θ—声束与液体流动方向的夹角 M—声束在液体的直线传播次数
D—管道内径
T1—声束在逆方向上的传播时间
T2—声束在正方向上的传播时间
△T=T1-T2
这一测量原理的优点是与实际液体中声速的变化无关。

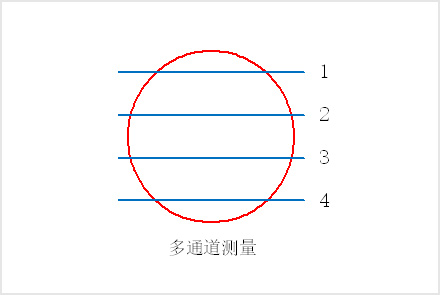

多通道超声波测量原理
n为通道数 ，W为仪表系数，取决于探头的几何分布。
液体流量计
| 安装形式 | 便携式 | 外夹式 | 插入式 | 管道式 |
| 管道口径 | DN15～DN3000 | DN50～DN3000 | ||
| 管道壁厚 | ≤65mm | — | ||
| 管道材质 | 金属或塑料 | — | ||
| 测量精度 | ±1.0%（标准），±2.0%，±0.5%（定制） | |||
| 重复性 | ±0.1%～±0.3% | |||
| 流速范围 | 0.03～12m/s | |||
| 量程比 | 400:1（常规标定量程范围比10:1，流速大于0.3m/s） | |||
| 转换器部分 | ||||
| 外壳材质 | 非金属复合材料 | 铝制外壳（标准），316L外壳 | ||
| 铸铝特殊涂层（防盐雾，可用于海上环境） | ||||
| 通道数量 | 单通道、双通道 | 单通道、双通道、4通道 | ||
| 电 源 | 电池供电，220V AC | 220V AC，24V DC四线制 | 220V AC，24V DC，电池供电 | |
| 功 耗 | ≤15W | |||
| 测量参数 | 瞬时流量，累积流量 | |||
| 信号输出 | 两路（4～20）mA，脉冲输出 | |||
| 信号输入 | （4～20）mA输入 | （4～20）mA输入，RTD输入 | ||
| 通 讯 | — | HART，RS485（Modbus） | ||
| 防护等级 | IP65，IP66 | |||
| 传感器部分 | ||||
| 温度范围 | -40℃～300℃ | |||
| 压力等级 | — | PN 1.6MPa～25MPa | ||
| ANSI 150LB～1500LB | ||||
| 探头材质 | 316L | 316L（标准），钛材、哈氏合金（可选） | ||
| 测量管材质 | — | CS，304，316L，双相不锈钢 | ||
| 防爆类型 | — | ExdⅡCT6Gb | ||
| 防护等级 | IP65，IP67，IP68 | |||
| 能量测量 | 可选能量测量 | |||
| 探头安装 | — | 可选在线安装和拆卸 | ||
| 环境条件 | ||||
| 温 度 | （-30～60）℃ | |||
| 相对湿度 | 5%～90% | |||
| 大气压力 | （40～106）kPa | |||
气体流量计
| 安装形式 | 便携式 | 外夹式 | 插入式 | 管道式 |
| 管道口径 | DN15～DN3000 | DN50～DN3000 | ||
| 管道壁厚 | ≤65mm | — | ||
| 管道材质 | 金属或塑料 | — | ||
| 测量精度 | ±1.0%（标准），±2.0%，±0.5%（定制） | |||
| 重复性 | ±0.1%～±0.3% | |||
| 流速范围 | 0.03～12m/s | |||
| 量程比 | 400:1（常规标定量程范围比10:1，流速大于0.3m/s） | |||
| 转换器部分 | ||||
| 外壳材质 | 非金属复合材料 | 铝制外壳（标准），316L外壳 | ||
| 铸铝特殊涂层（防盐雾，可用于海上环境） | ||||
| 通道数量 | 单通道、双通道 | 单通道、双通道、4通道 | ||
| 电 源 | 电池供电，220V AC | 220V AC，24V DC四线制 | 220V AC，24V DC，电池供电 | |
| 功 耗 | ≤15W | |||
| 测量参数 | 瞬时流量，累积流量 | |||
| 信号输出 | 两路（4～20）mA，脉冲输出 | |||
| 信号输入 | （4～20）mA输入 | （4～20）mA输入，RTD输入 | ||
| 通 讯 | — | HART，RS485（Modbus） | ||
| 防护等级 | IP65，IP66 | |||
| 传感器部分 | ||||
| 温度范围 | -40℃～300℃ | |||
| 压力等级 | — | PN 1.6MPa～25MPa | ||
| ANSI 150LB～1500LB | ||||
| 探头材质 | 316L | 316L（标准），钛材、哈氏合金（可选） | ||
| 测量管材质 | — | CS，304，316L，双相不锈钢 | ||
| 防爆类型 | — | ExdⅡCT6Gb | ||
| 防护等级 | IP65，IP67，IP68 | |||
| 能量测量 | 可选能量测量 | |||
| 探头安装 | — | 可选在线安装和拆卸 | ||
| 环境条件 | ||||
| 温 度 | （-30～60）℃ | |||
| 相对湿度 | 5%～90% | |||
| 大气压力 | （40～106）kPa | |||
