菲舍波特FWE系列平衡式差压流量计(以下简称平衡流量计)是由平衡节流装置,差压变送器、显示仪表(也可以直接接计算机系统)组成。 FWE平衡流量计是一种基于差压原理进行流量测量的流量仪表,流量传感器的结构是将孔板与整流器进行合理的组合,即在平衡节流装置上依据一定的计算和函数关系开若干个孔,通过测量平衡节流装置两侧的差压进行流量测量。平衡节流装置与差压变送器、显示仪表(或计算机)配套使用,可实现对流量的测量、显示、累积。

全国热线

010-84833671

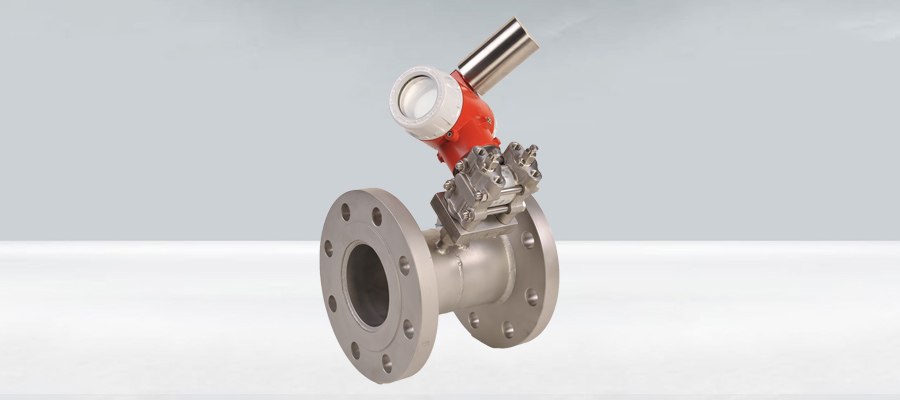

平衡流量计

FWE系列平衡式差压流量计(以下简称平衡流量计)是由平衡节流装置,差压变送器、显示仪表(也可以直接接计算机系统)组成。 FWE平衡流量计是一种基于差压原理进行流量测量的流量仪表,流量传感器的结构是将孔板与整流器进行合理的组合,即在平衡节流装置上依据一定的计算和函数关系开若干个孔,通过测量平衡节流装置两侧的差压进行流量测量。平衡节流装置与差压变送器、显示仪表(或计算机)配套使用,可实现对流量的测量、显示、累积。
平衡流量计由于其特殊的结构,特别适合现场直管段短、介质较脏、流量较低的工况的流量测量。同时由于其结构简单、安装维护方便,因此可广泛应用于冶金、电力、化工、纺织、轻工、供热等工业的流量测量中。

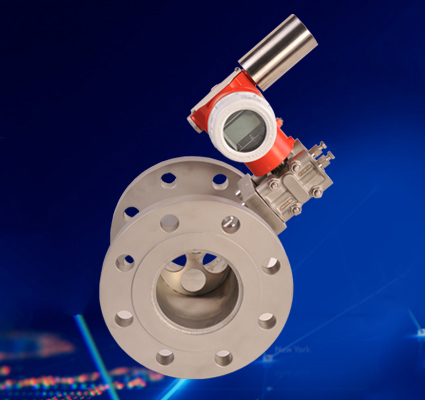

平衡蓝底

由于 FWE平衡流量计采用了类似整流器一样的几何结构,因此其既保留了孔板的一些优点,同时也吸收了整流器的很多优点,在实际应用中有如下特点和优势:

测量精度高

由于平衡流量计的结构具有多孔对称特点,能对流场进行平衡整流,降低了涡流、振动对差压信号的影响,流场稳定性大大提高,此结构还兼备了消声的特点,可以大幅度降低介质噪声,使传输的信号更加稳定。精度比传统节流装置提升了 5~10 倍。

直管段要求短

平衡流量计能将流场整流且压力恢复比传统节流装置快 2 倍,大大缩短了对直管段的要求。一般情况下直管段要求为流量计前2D(D为流量计的口径)、后 2D,从而节省大量直管段,流量计在系统中的安装位置更方便选取。在特殊昂贵材料的管道上安装,可以节省更多材料费用。

量程比宽

测量的范围度可以达到 1:10;在进行分段补偿后,范围度甚至可以达到 1:15;如果采用双差压变送器结构进行测量,范围度可以达到 1:30甚至 1:40。

永久压力损失低

平衡节流装置的多孔对称设计减少了涡流的形成和紊流的摩擦,降低了动能的损失,在产生同样差压值情况下,永久压力损失约为传统节流装置的 1/3,可大大降低运行成本,是一种节能型仪表。

耐脏污不易堵

平衡节流装置的多孔对称设计降低了流场死区,脏污介质可顺利通过节流装置,因此平衡流量计可用于测量各种脏污介质,如煤气等。其耐脏污性能优异,且不易堵塞。

适用范围广

平衡流量计可测量各种气体、液体和蒸汽;介质的过程温度最高可达 650℃,最大工作压力可达 42MPa。

FWE平衡节流装置的工作原理是基于伯努力方程和流体连续性方程。当流体流经平衡节流装置时,流体流速加快,从而静压降低,这样在平衡节流装置前后产生一个静压差,通过对压差的测量,实现对流体流量的测量。平衡节流装置是一个多孔的圆盘节流整流器,当流体穿过圆盘的整流孔时,流体将被平衡整流,形成近似理想流体,故称平衡流量计。

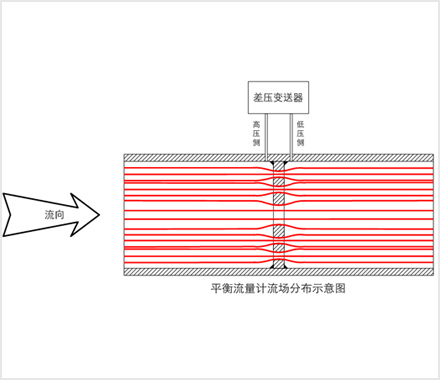

工作原理图

质量流量与差压的关系由下式确定:

体积流量与差压的关系由下式确定:

式中:
qm — 流体的质量流量,kg/s        qv — 流体的工况体积流量,m³/s
C — 流出系数                               Δp — 差压,Pa。
d — 节流件开孔尺寸,m s             β — 直径比,β=d/D
D — 管道內径,m s                      ρ — 被测流体工况密度,kg/m³
ε — 可膨胀系数,对于液体 ε=1,对于气体、蒸汽 ε<1

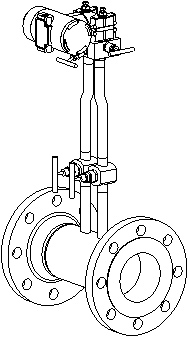

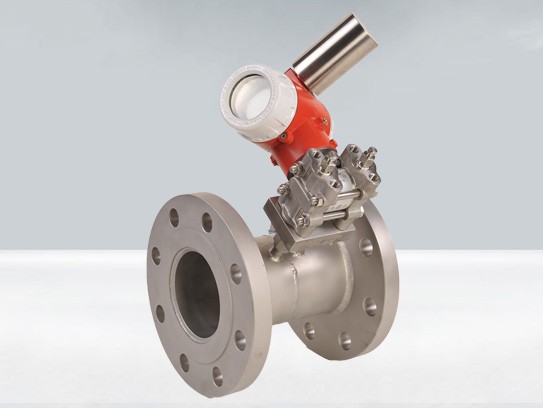

安装形式 法兰连接式
图例

项目
测量精度 ±0.5%,±1%,±1.5%,±2%
重复性 0.1%,0.2%,0.5%
测量范围 1:10~1: 20,1: 40(双差压变送器)
直管段 2D
口径 DN15~DN2000
连接方式 法兰对夹式,法兰连接式
取压方式 管嘴取压
压力等级 PN 1.6MPa,2.5MPa,4.0MPa,6.3MPa, 10.0MPa,16.0MPa,25.0 MPa
ANSI 150LB,300LB,600LB,900LB,1500LB,2500LB
材质 节流元件 304,316L,钛,哈氏合金,高温合金,双相不锈钢,蒙乃尔等
管道部分 CS,304,316L,哈氏合金,高温合金,双相不锈钢,蒙乃尔等
适用流体 液体、气体、蒸汽
流体温度 最高650℃
防护等级 本体部分IP68,变送器部分IP67
