科里奥利效应由物理学家 Gustave Gaspard de Coriolis 在19世纪30年代发现，被描述为“在相对旋转参考系运动的物体上产生的惯性力”。这一科学被应用到多种技术上：水力、机器操作、导弹、人类工程学、海洋和大气环流，当然，还包括质量流量计量。
基于科里奥利效应生产的质量流量计可直接测量流体的质量流量，有很高的测量精度。测量管的振动很小，可以视作非活动部件，测量管路内无阻碍件和活动件，是一款倍受欢迎的高精度流量测量仪表。

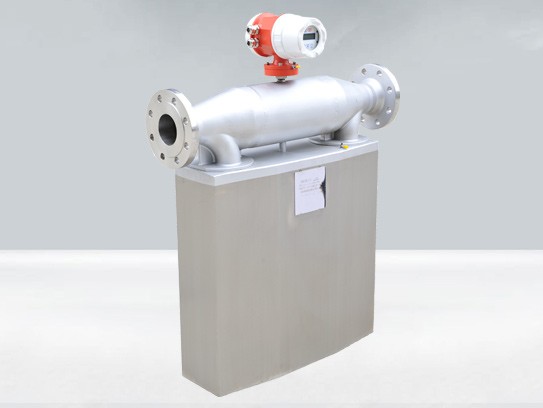

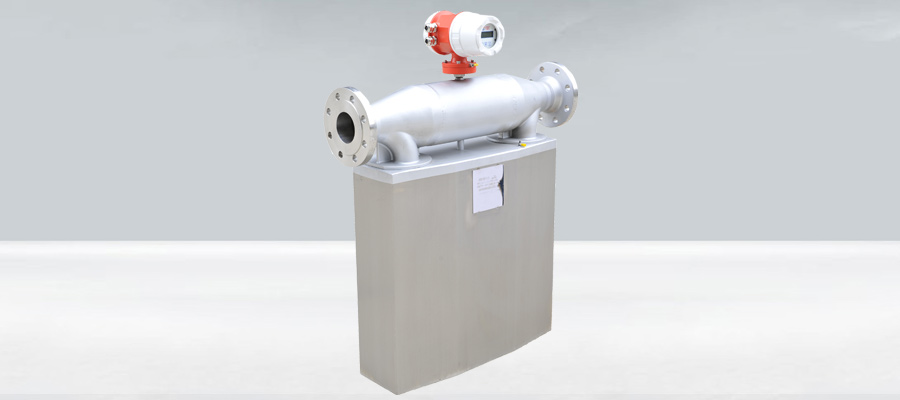

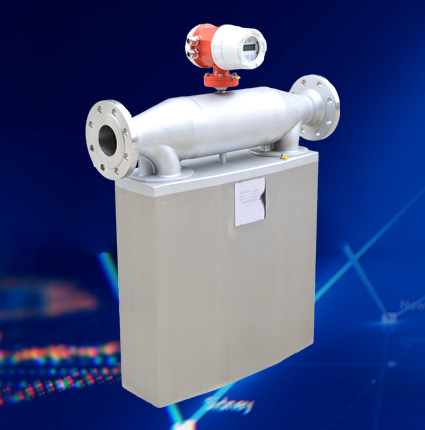

FMC系列质量流量计就是采用的科里奥利效应，结构采用经典的双U型平行管设计，可测量各种液体的质量流量，如泥浆、渣浆、各种油类、脂肪、染料、悬浮液、巧克力奶、奶油及各种酸碱盐溶液，同时可测量流体的密度和温度。流体的导电性，密度，压力和温度对流量测量不会产生影响。
● 直管段要求低
● 测量精度高
● 量程比宽，可达1:20
● 可同时测量流体的质量流量、密度和温度
● 测量精度不受管内流场的影响
● 现场安装无管道条件限制
● 运行安全可靠，免现场维护
● 操作简单，显示清晰
● 中英文界面
流量测量
菲舍波特质量流量计是根据科里奥利效应测量介质的质量流量，其核心参数科氏力是指物体在旋转系统中做直线运动所受的力。

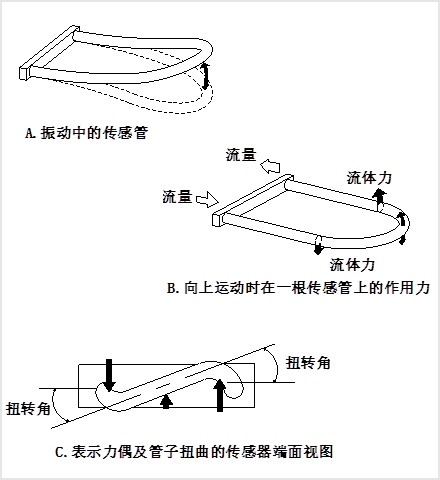

如图所示，电磁驱动系统以固定频率驱动U形测量管振动，当流体被强制接受测量管的垂直运动时，在前半个振动周期内，测量管向上运动，流体在驱动点前产生一个向下压的力，阻碍测量管的向上运动，而在驱动点后产生向上的力，加速测量管向上运动。这两个力的合成，使得测量管发生扭曲；在振动的另外半周期内，扭曲方向则相反。测量管扭曲的程度，与流体流过测量管的质量流量成正比，在驱动点两侧的测量管上安装感应器，以测量其运动的相位差，这一相位差直接正比于流过的质量流量。在双U形测量管结构中，两根测量管的振动方向相反，使得测量管扭曲相位相差180度。
科氏力的表达式为：
其中：
Fc—科氏力 △m—移动物体的质量
v—旋转或振动时的径向速度
ω—角速度
科氏力的大小与运动物体的质量、速度成正比，即与流体的质量流量成正比。质量流量计用测量管的振动来代替恒定的角速度。
介质流经的平行双U型管的振动方向是相反的，产生的科氏力会引起测量管形变，会产生进口和出口的相位差。流量为零时，即介质静止不动，两根测量管同相位振动，也就没有相位差；当有介质流经测量管时，就会产生相位差，而且相位差会随流量的增大而增大，系统通过两根测量管的反向振动来保持平衡。
密度测量
测量管连续的以其共振频率振动，振动频率随介质密度的变化而变化，其共振频率是介质密度的函数。根据此原理，流量计可以计算出介质的密度。
温度测量
在质量流量计内部安装有一个温度传感器，可以实时测量介质的温度。
| 测量介质 | 液体 |
| 测量口径 | DN3～DN200 |
| 介质温度 | -50℃～200℃ |
| 压力等级① | PN 1.6 MPa，2.5 MPa，4.0MPa，6.3MPa，10.0MPa |
| ANSI 150LB，300LB，600LB | |
| 环境温度 | 传感器:-40℃～65℃，转换器: -15℃～55℃ |
| 测量精度 | ±0.1%，±0.15%，±0.2%，±0.5% |
| 量程比 | 1:10～1:20 |
| 连接方式 | 法兰连接，螺纹连接（DN3～DN10） |
| 供电范围 | 220V AC，24V DC |
| 整机功耗 | ≤12W |
| 输出信号 | （4～20）mA，脉冲 |
| 频率 | （0～5）kHz |
| 通讯 | HART，RS485（Modbus） |
| 防护等级 | IP65，IP67 |
| 防爆等级 | Ex d ia [ia Ga] II C T5 Gb |
| 测量管材质 | 316L，钛，哈氏合金 |
