  • 浮子流量计
浮子流量计

菲舍波特FVA系列浮子流量计、全金属结构,因其具有体积小、压损小、量程比宽、安装维护方便等特点,广泛应用于复杂、恶劣环境,可进行小流量、低流速等各种苛刻条件下的流量测量与过程控制。

全国热线

010-84833671

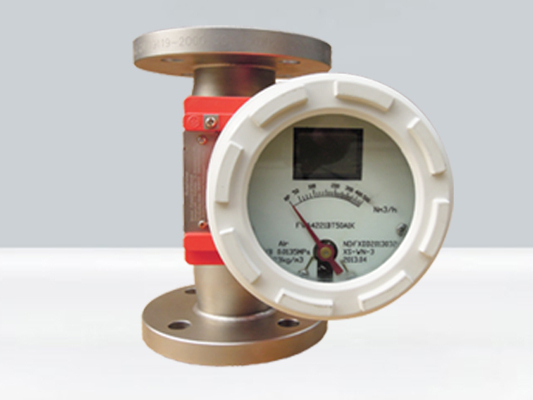

浮子1

FVA系列浮子流量计、全金属结构,因其具有体积小、压损小、量程比宽、安装维护方便等特点,广泛应用于复杂、恶劣环境,可进行小流量、低流速等各种苛刻条件下的流量测量与过程控制。
该流量计针对不同的用户需求、不同场合,有多种测量形式供用户选择;按输出形式有就地指示型、远传输出型、控制报警型;按防爆要求分又可分为普通型、本安型、隔爆型三种。同时流量计的设计制作还考虑了用户工艺流向要求,有底进顶出、上进下出、侧进侧出、底进侧出等安装方式可选。

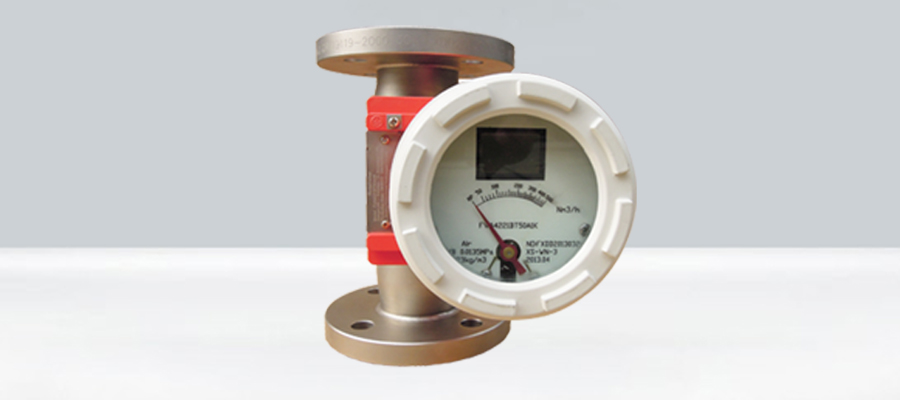

浮子2

● 模块化组合设计,维修方便,正常使用免维护
● 单轴、非接触新型磁耦合结构,信号传输更稳定
● 双行、大屏幕液晶显示瞬时、累计流量,可带背光
● 智能型具有掉电保护、数据备份及恢复功能
● 全金属结构,抗震、耐压、耐温、防腐
● 短行程,设计安装更方便

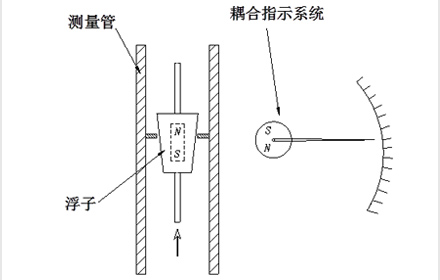

工作原理图

FVA系列浮子流量计是基于浮子位置测量的一种变面积流量仪表,由传感器(测量管及浮子)、信号转换器(指示器)两部分组成。

流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出。当被测介质自下而上流经测量管,浮子的重力、所受的浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对静止在某个位置,这个位置随浮子与锥管的环面积、流体流速的变化而变化,浮子的位置即对应被测介质流量的大小。

FVA4系列浮子流量计的流量指示与变送由指示器完成。指示器有F1和F2两种型式(根据指示器内的信号转换器分类),具体型式如下表:

(“√”表示带有此功能,“—”表示无此功能)

项目 显示 输出 测量值
型号 就地指示 液晶显示 (4~20)mA 报警或脉冲输出 瞬时流量 累计流量
F1指针型 F1-A
F1-B
F1-C
F2智能型 F2-A
F2-B
F2-C

注:
瞬时流量显示数值范围:0~50000
累积流量显示数值范围:0~99999999
安装形式 法兰连接式

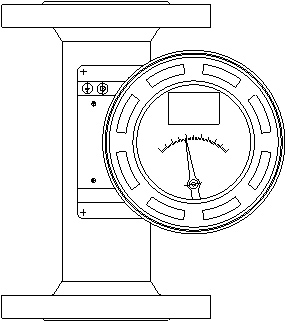

图例

量 程 比 1:10~1:20
精度等级 ±1.5% ,±1.0%
口   径 DN15~DN200
压力等级① PN 1.6MPa,2.5MPa,4.0MPa,6.3MPa,10.0MPa,16.0MPa,25MPa
ANSI 150LB,300LB,600LB,900LB,1500LB,2500LB
夹套压力等级: 1.6MPa
介质温度 -50℃~400℃
介质粘度 DN15: ≤5mPa.s(F15.1~F15.3)
        ≤30mPa.s(F15.4~F15.9)
DN25: ≤250mPa.s        DN50~DN200:≤300mPa.s
本体材质② 304,316L,钛,哈氏合金,双相不锈钢,衬PTFE
浮子材质③ 304,316L,钛,哈氏合金,双相不锈钢,衬PTFE
转换器外壳 铝制外壳(标准),316L外壳
显示方式 指针显示,液晶显示
输    出 (4~20)mA,脉冲信号,报警信号
供    电 24V DC
通    讯 HART,RS485(Modbus)
连接方式 法兰连接式,螺纹连接式
防护等级 IP65,IP67
防爆标志 隔爆型:ExdⅡCT6
环境温度 -40℃~120℃(电远传型≤65℃)

注①:其他压力等级可协议供货;
注②③:本体和浮子材质可根据用户需要特殊定制。
