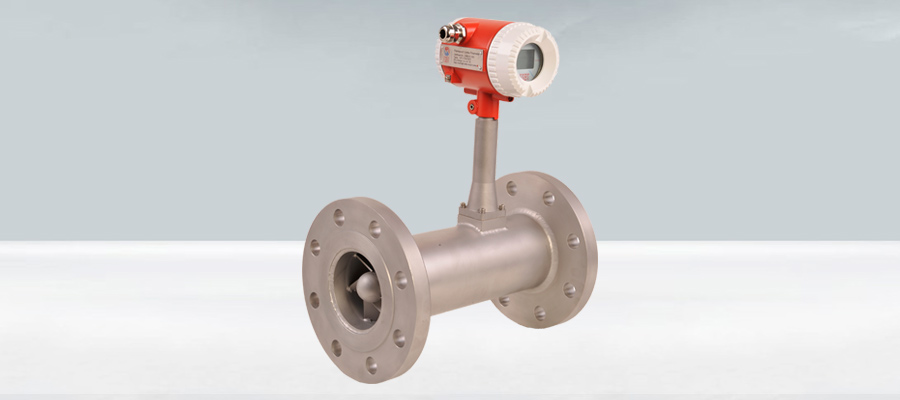

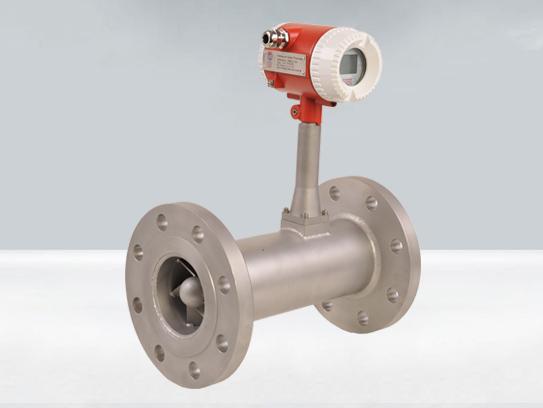

VTS系列旋进旋涡流量计是北京菲舍波特科技发展有限公司研制的流量计,在软硬件上均采用了多项新技术,具有功能齐全、精度高、运行可靠的特点。旋进旋涡流量计主要由本体、探头、电路板(信号转换器)组成,它能在很宽的流量范围内准确测量气体、液体和蒸汽的流量而不受流体物理性质的影响。
● 无运动部件、无磨损、无须机械维修;

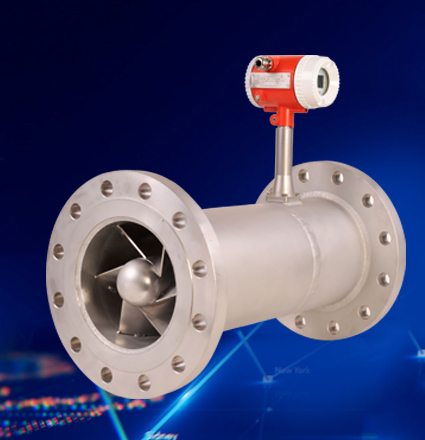

● 起旋器叶片角度小,流线型导流面,起旋更顺畅、压力损失小;
● 可测量气体、液体与蒸汽、可测量低密度气体如氢气、低压瓦斯;
● 口径齐全、测量范围广;
● 探头采用双压电陶瓷传感器技术;
● 可选用特殊材质如HC;
● 可选用双探头设计,抗振效果更好;
● 采用DSP技术、测量更稳定;
● 可一体式温压补偿。

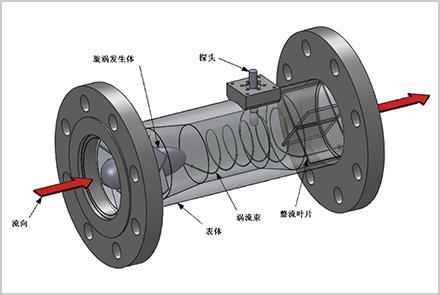

当流体沿着所示流向进入旋进旋涡流量传感器时,进口处的旋涡发生体会迫使流体产生旋转运动,在旋涡发生体中心产生旋涡流,并在旋涡发生体后面的仪表管道中旋进,产生二次旋转,则旋涡流的二次旋转频率与流体的流速成正比,并在很宽的流速范围内呈线性。安装在流量传感器内的压电传感器检测到频率信号,通过转换器的处理形成流量信号。
安装形式 | 法兰连接式 |

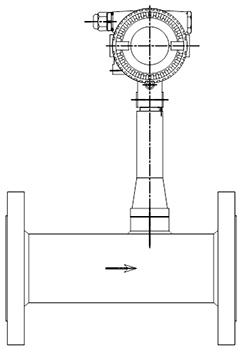

图例 |
![]() |
传感器部分 | |
测量介质 | 液体,气体,蒸汽 |
管道口径① | DN15~DN400 |
适用压力等级② | PN 1.6MPa,2.5MPa,4.0MPa,6.3MPa, 10.0MPa |
ANSI 150LB,300LB,600LB | |
温度范围 | -40℃~350℃ |
本体材质③ | 304,316L,Hast.C |
探头材质④ | 304,316L,Hast.C |
防爆类型 | Ex ibⅡC T6Gb,Ex dⅡC T6Gb |
防护等级 | IP65,IP67,IP68 |
测量精度⑤ | ±0.5%(液体),±1.0%(气体) |
量程比 | 1:10~1:20 |
转换器部分 | |||
转换器形式 | 一体式,分体式 | ||
转换器设计号 | S50 | S51 | S60 |
功能 | 常规型 | 补偿型,带温压补偿电路 | DSP技术 |
供电 | 24V DC , 3.6V(电池供电) | 24V DC | |
通讯 | HART , RS485(Modbus) | HART | |
外壳材质 | 铝制外壳(标准),316L外壳 | ||
测量参数 | 瞬时流量、累积流量 | 瞬时流量、累积流量、可选温度压力测量 | 瞬时流量、累积流量 |
温压补偿 | — | 可接温度、压力输入 | — |
信号输出 | (4~20)mA,脉冲输出 | ||
防护等级 | IP65,P67 | ||
功 耗 | ≤1.5W |
环境条件 | |
温 度 | -30℃~60℃ |
相对湿度 | 5%~90% |
大气压力 | (40~106)kPa |
