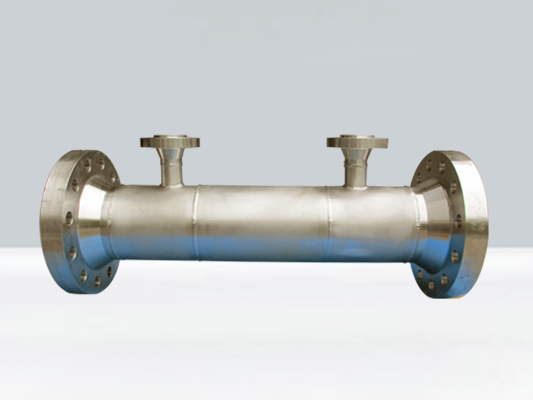

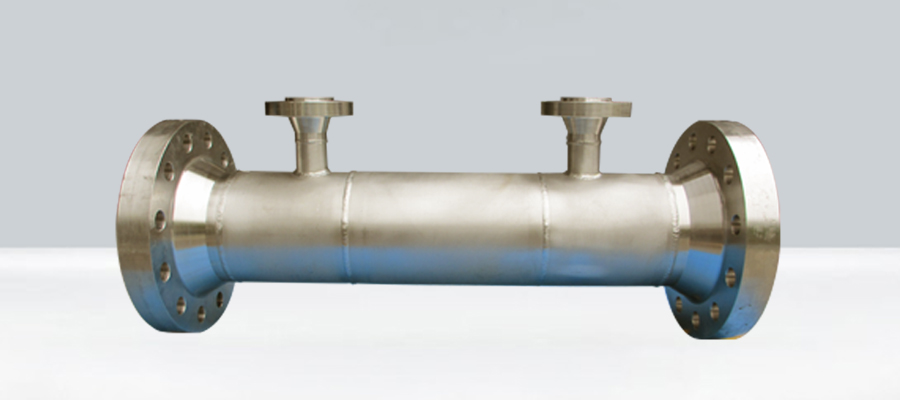

楔式流量计

菲舍波特楔式流量计是一种新型差压式流量仪表，其检测元件是楔形孔板。流量计结构简单坚固，不易被流体磨损，性能稳定可靠，使用寿命长，可以在高粘度、低雷诺数（雷诺数＞300）的流体情况下进行高精度的流量测量；特别适合测量高粘度或脏污的介质，如渣油、沥青、含沙原油、泥浆、矿浆，同时可轻松测量气体、液体、蒸汽，甚至多相流。

产品样本下载

在线咨询

全国热线

010-84833671

楔式流量计是一种新型差压式流量仪表，其检测元件是楔形孔板。流量计结构简单坚固，不易被流体磨损，性能稳定可靠，使用寿命长，可以在高粘度、低雷诺数（雷诺数＞300）的流体情况下进行高精度的流量测量；特别适合测量高粘度或脏污的介质，如渣油、沥青、含沙原油、泥浆、矿浆，同时可轻松测量气体、液体、蒸汽，甚至多相流。
菲舍波特楔式流量计的测量精度可达±0.5%，具有现场显示和标准电流信号（4～20mA）输出，可方便地用于流量监测、流量计量，并可以进行流量或其他参数的自动调节和控制。

产品特点Product features

● 楔体可做硬化处理，如喷涂碳化钨合金、堆焊司太立（硬质合金）
● 流量计出厂前均实流标定，确保测量精度
● 结构简单坚固，不易被流体磨损，性能稳定可靠，使用寿命长
● 特殊结构，适合测量高粘度或脏污的介质
● 可以双向测量

工作原理The working principle of

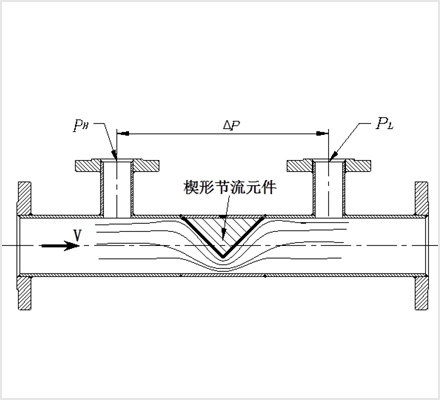

工作原理

菲舍波特楔式流量计的流量测量是基于密闭管道内能量相互转换的伯努利原理来完成的。在流场稳定时，管道中流体的流速与楔形节流元件两端的差压的平方根成正比。
由于至今楔形节流元件未能标准化，仍属于非标准类节流装置，因此每台仪表出厂前其流出系数必须经实际标定来确定。楔形流量计流量方程为：

其中
qv ― 体积流量 m3/s C ― 流出系数
ε ― 可膨胀系数 M ― 节流面积比
D ―管道内径 m △p ― 差压 Pa
Ρ ―被测介质密度 kg/m3

技术参数Technical parameters

安装形式	法兰连接式

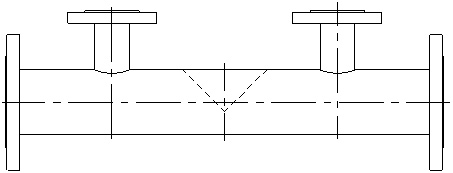

图例

项目
测量精度	±0.5%，±1.0%
重复性	0.20%
测量范围	1:3，1:10
口径①	DN15～DN600
连接方式	法兰连接
取压方式	法兰取压，管嘴取压
压力等级②	PN 1.6MPa，2.5MPa，4.0MPa，6.3MPa, 10.0MPa，16.0MPa，25.0MPa
压力等级②	ANSI 150LB，300LB，600LB，900LB，1500LB，2500LB
材质	CS，304，316L，钛，哈氏合金等

注①：其他口径、压力等级可协议供货。
