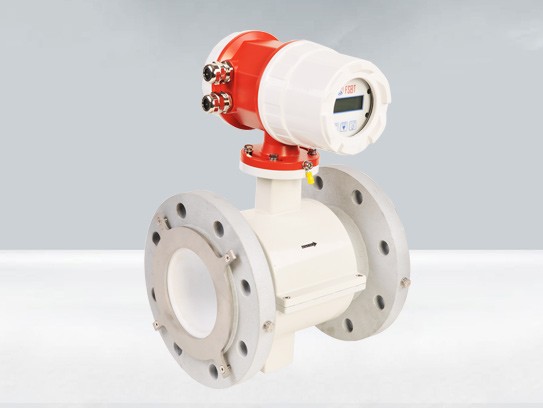

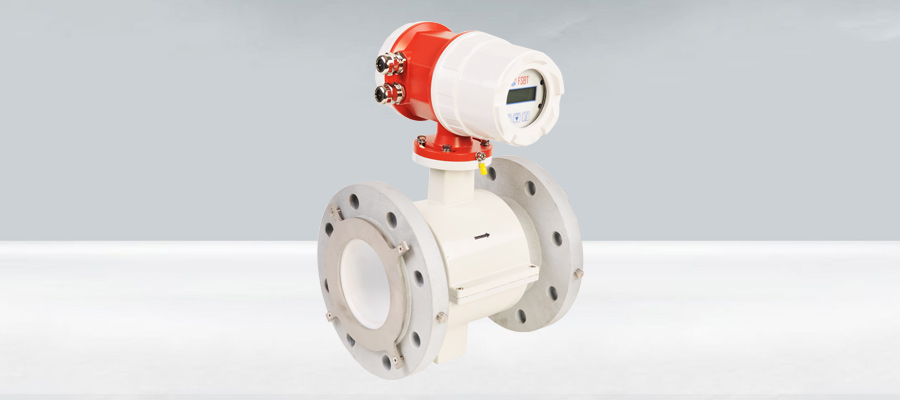

FLF 系列电磁流量计是北京菲舍波特科技发展有限公司制造的一款高性能电磁流量计,其性能可跟进口流量计相媲美。可用来精确测量导电液体、泥浆、纸浆或煤浆的流量。
● 优异的数字处理技术(DSP);
● 采用高效抗干扰电路,仪表稳定可靠,适用各种恶劣环境;
● 智能空、满管检测技术,杜绝误报警;
● 正、反向测量功能;
● 具有自诊断及报警功能;
● 红外遥控功能以及按键操作;
● 多种输出与通讯:电流、脉冲输出;RS485 通讯、HART 通讯。

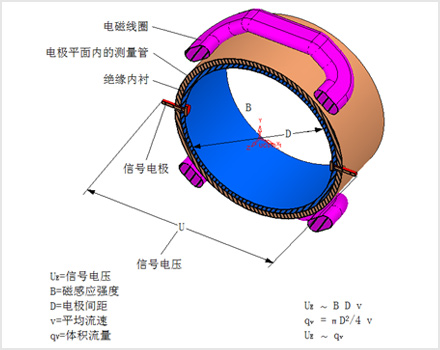

菲舍波特电磁流量计是将法拉第电磁感应定律应用于对管道内流动的流体流量进行测量的装置。流体流动的方向与仪表内磁力线圈产生的磁场方向垂直(见图)。流动的导电流体在磁场的作用下会产生一感应电动势,这个电动势会被安装在测量管直径两侧的一对电极测量出来。
感应电动势 UE 与磁场强度B、电极距离D 和平均流速v 成正比。由于磁场强度B 和电极距离D 是常数,则感应电动势UE 与平均流速v成正比。
在转换器中,感应电动势被转换成与流量成对应关系的模拟信号和数字信号。

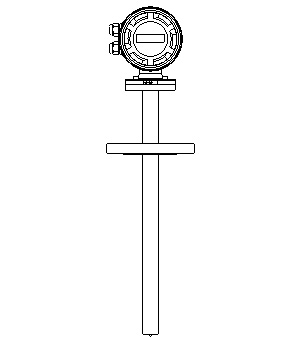

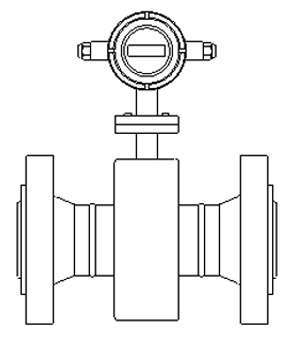

安装形式 | 常规型 | 高压型 | 插入式 |
图例 |
![]() |
![]() |
![]() |
传感器部分 | |||
测量介质 | 液体(电导率>5μS/cm) | ||
管道口径① | DN6~DN1600 | DN25~DN400 | ≥DN300 |

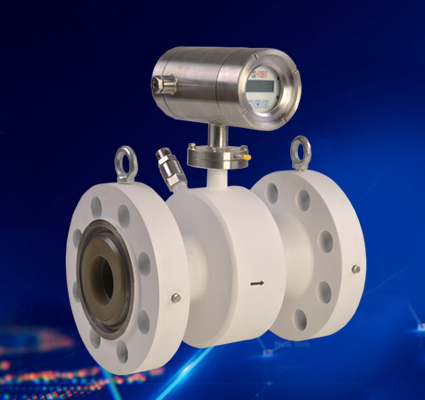

适用压力等级 | PN 0.6MPa,1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.3MPa;ANSI 150LB,300LB | PN 10MPa,16MPa,25MPa,42MPa;ANSI 600LB,900LB,1500LB,2500LB | ≤PN1.6MPa |
温度范围 | -20℃~180℃ | -20℃~120℃ | |
衬里材质② | 聚氨酯,氯丁橡胶,PTFE,PFA | 聚氨酯,F46,PFA | PVDF |
电极材质 | 316L,哈氏合金C4/B2,钛,钽,铂-铱合金 | ||
连接法兰材质 | CS,304,316L | ||
保护壳材质 | 铝制外壳(标准),碳钢焊接外壳,不锈钢焊接外壳 | — | |
防护等级 | IP65,IP67,IP68(分体可选) | ||
测量精度 | ±0.5%(标准),±0.2%(定制) | ±2.5% | |
量程比 | 1:10~1:20,1:30(定制) | 1:10 |
转换器部分 | |
转换器形式 | 一体式,分体式 |
供电 | 220V AC,24V DC , 3.6V(电池供电) |
通讯 | HART , RS485(Modbus) |
外壳材质 | 铝制外壳(标准),316L外壳 |
测量参数 | 瞬时流量,累积流量,空满管检测,自诊断及报警功能 |
信号输出 | (4~20)mA(有源或无源),脉冲输出 |
防护等级 | IP65,IP67 |
防爆等级 | Ex d ia mbⅡC T5 Gb |
功 耗 | ≤10W(启动电流1A) |
环境条件 | |
温 度 | -30℃~60℃ |
相对湿度 | 5%~90% |
大气压力 | (40~106)kPa |
